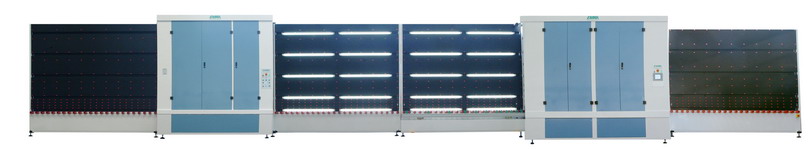

Автоматическая линия для производства стеклопакетов модель М 2001 PA
ЭЛЕКТРОПИТАНИЕ ОБЩАЯ ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ВЕНТИЛЯТОР ПОДОГРЕВ ВОДЫ РАЗМЕРЫ СТЕКЛОПАКЕТА
ТОЛЩИНА СТЕКЛА ТОЛЩИНА СТЕКЛОПАКЕТА РАБОЧАЯ СКОРОСТЬ НАПРАВЛЕНИЕ ДВИЖЕНИЯ РАБОЧАЯ ВЫСОТА ВЫСОТА ДЛИНА ШИРИНА ВЕС
380 В 3 фазы 50 Гц 26 КВт 380 В 3 фазы 50 Гц 7,5 КВт 380 В 3 фазы 50 Гц 4,5 КВт 380 В 3 фазы 50 Гц Мин. 350 мм.x 250 мм Макс. 2850 мм.x 2000 мм от 3 до 14 мм до 50 мм От 3 до 8 м/мин Слева-направо 600 мм 2900 мм 17500 мм 1200 мм 4300 кг
Линия состоит из:
1. Моечной машины
2. Секции установки дистанционной рамки
3. Сборочного панельного пресса с выходным транспортером
Моечная машина состоит из входного транспортера (3000 мм), секции мойки и сушки (2600 мм) и выходного транспортера со световым контролем качества (3000 мм). Опорные ролики выполнены из устойчивой к порезам резины. Секция мойки, ополаскивания и сушки стекла с закрытым верхом выполнена из нержавеющей стали и имеет длину 2600 мм. Секция мойки оснащена 6 цилиндрическими щетками. Три бака из нержавеющей стали с насосами, обеспечивающими циркуляцию воды по замкнутому циклу для мойки и ополаскивания стекла. На выходе каждого насоса установлен фильтр. Предусмотрено подключение деминерализатора. Вентилятор, используемый для сушки стекла, помещен в звукоизолирующую камеру, оснащенную воздушным фильтром и воздушной заслонкой, которая перекрывает поток воздуха при остановке стекла. Скорость мойки стекла от 3 до 8 м/мин регулируется инвертором. Автоматический стенд сборки (3000мм) с гидравлическим приводом позиционирующих элементов и подсветкой для контроля качества стекла предусматривает и режим сборки двухкамерных стеклопакетов. Сборка пакета происходит в прессе. Опрессовочная группа состоит из панельного пресса (3000 мм), который имеет электрический привод обжимающих панелей и конвейер выдачи опрессованной заготовки стеклопакета (3000 мм). Работой линии управляет микропроцессор, который постоянно контролирует состояние всех ее элементов с помощью электронных датчиков. Контрольная панель с системой EASY TOUCH позволяет оператору легко контролировать рабочий процесс и время каждой операции. Возможность регулировки скорости движения конвейеров позволяет оптимизировать рабочий цикл. Осуществляется термический контроль всех моторов с индикацией на цифровом табло. Имеется кнопка аварийной остановки всех движущихся деталей машины. Все электрические цепи управления запитаны безопасным напряжением 24 В. Система безопасности всех элементов машины соответствует нормам европейских стандартов. Моечная машина может быть оборудована щетками для мойки Low-e стекла (опция).
