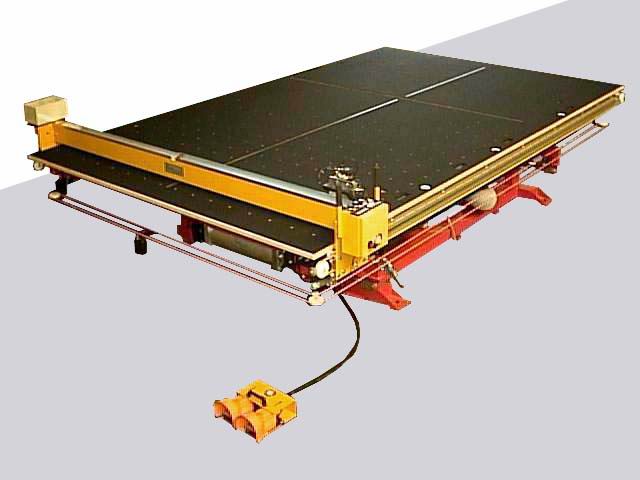

Ручной стол резки (X-Y) стекла 3х2 м с цифровой индикацией

Стол модели 490 / LFB / 1Q1L / 100-5d предназначен для прямолинейного раскроя и разлома стекла размером до 2250 х 3210 мм и толщиной до 10 мм (возможна модификация до 19 мм) в полуавтоматическом режиме. Движение режущей головки по оси Y обеспечивается мускульной силой (маховик), по оси Х рабочая головка перемещается вместе с мостом, привод которого осуществляется вручную.

Точный контроль за перемещением по осям обеспечивают 2 цифровых дисплея. Масло на ролик резки подается автоматически. Прижим ролика пневматический. Рабочая поверхность стола поднимается в вертикальное положение для облегчения загрузки стекла. Упоры для установки стекла в вертикальном положении выдвигаются автоматически. Стол оснащен 2-мя пневматическими рейками для разлома стекла (приводятся в действие коленом оператора, позволяя освободить руки для перемещения стекла) и поддувом (для облегчения перемещения стекла по рабочей поверхности), который включается тросом по всему рабочему периметру.

Для повышения производительности (серийное производство однотипных изделий) стол может оснащаться 4-мя дополнительными рабочими головками.

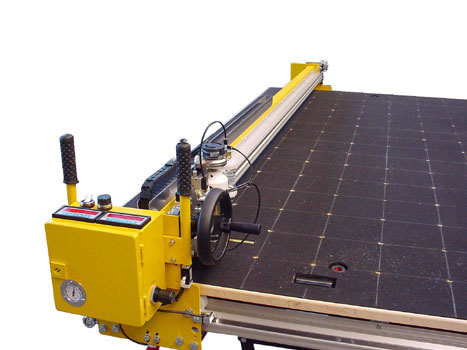

Управление моста резки модели 115-5d (X-Y):

• тумблер опускания головки резки
• ручка поворота головки резки
• цифровые дисплеи индикации положения головки резки по обеим осям с возможностью переключения между режимами «абсолютный размер» и  «относительный размер»
• рукоятки для ручного перемещения моста резки с пневматическим тормозом
• регулятор давления резки с манометром
• маховик привода головки резки

Головка резки:

• пневматический поворот с тонкой регулировкой угла
• пневматический прижим с регулировкой давления резки (в зависимости от толщины стекла и угла заточки ролика)
• автоматическая подача масла с регулировкой количества
• быстрая смена клипсы с режущим роликом
