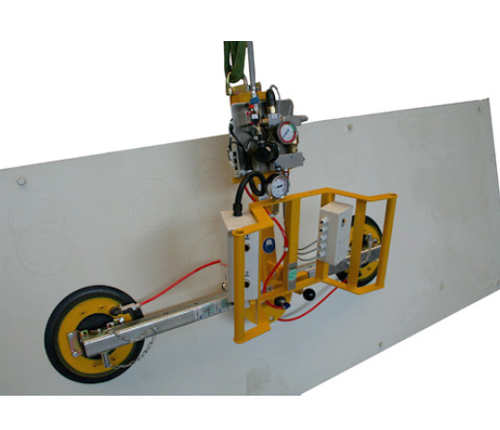

МОДЕЛЬ: Kombi-7005-AD

Модель Kombi-7005-AD может использоваться со следующим оборудованием (Перейдите в нужный раздел, нажав на соответствующую картинку)
Пескоструйные автоматы	Столы раскроя	Моечные машины	Стеклопакетные линии

Краткое техническое описание

1-контурный вакуумный захват в соответствии с EN 13155.Назначение – погрузка/разгрузка и перемещение тяжёлых крупногабаритных панелей с гладкой газонепроницаемой поверхностью.

Контактная часть вакуумных присосок покрыта эластичной резиной , что позволяет избежать остаточных следов на поверхности груза.

Описание

• 1-контурная вакуумная система.
• Замкнутая вакуумная система предотвращает потерю вакуума при сбое подачи сжатого воздуха.
• Запасной вакуумный ресивер с обратным клапаном.
• Контроль отключения питания.
• контрольный вакуумметр на устройстве.
• Однорядное расположение присосок.
• Присоски подвижно закреплены непосредственно на несущей раме.
• Телескопическая несущая балка позволяет изменять расстояние между внешними присосками.
• Поворотный механизм (-90°/0°/+90°) с фиксатором.
• Сокращение времени отпускания груза путем подачи сжатого воздуха в систему.

Генерация вакуума

• С помощью встроенного всасывающего сопла (Вентури), для работы требуется сжатый воздух давлением не менее 6 бар.

Органы управления

• ВКЛ/ВЫКЛ сжатого воздуха непосредственно на устройстве.
• ПРИТЯГИВАНИЕ с помощью кнопочного клапана.
• ОТПУСКАНИЕ через два кнопочных клапана.

Тип подвеса

• Крановая петля на несущей раме.

Максимальная грузоподъемность

• 200 кг.

Цвет

• Желтый/частично оцинкованный.

Основные технические параметры

(*) – грузоподъёмность при гладкой и сухой поверхности, вакуум – 60%
