Краткое техническое описание
| Если вас интересует работа вакуумных захватов в российских условиях, или хотите узнать ближайшую к вам компанию-эксплуатанта данного оборудования, или необходимо подобрать захват под ваши задачи, свяжитесь с нашими специалистами по тел. (495) 728-43-99. |

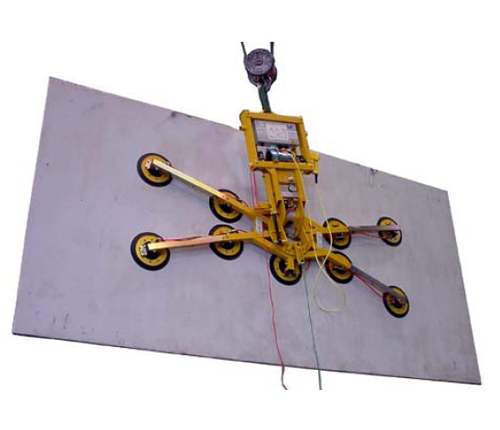

Устройство предназначено для работе в цехе. Назначение – погрузка/разгрузка и перемещение тяжёлых крупногабаритных панелей с гладкой газонепроницаемой поверхностью. Может использоваться совместно с тельферами и кранами.
Контактная часть вакуумных присосок покрыта эластичной резиной , что позволяет избежать остаточных следов на поверхности груза.
Описание
-
Вакуумный контур включает в себя резервный ресивер с обратным клапаном, вакуумный выключатель и контрольный вакуумметр.
-
Замкнутый вакуумный контур предотвращает потерю вакуума при сбое подачи питания.
-
Сигнальная лампа и акустический сигнал сообщают о понижении уровня вакуума.
-
Многорядное расположения присосок.
-
Каждая присоска отключается при помощи индивидуального вентиля.
-
Возможность расширения за счет макс. 6 удлинителей.
-
Максимальная конструктивная глубина 230 мм.
-
Поворотный механизм на роликовых опорах и фиксация на -270° -180° -90° 0° +90° +180° +270°.
-
Поворотное устройство (от 0° до 90°) с фиксацией через каждые 3° или бесступенчато с помощью гидравлического цилиндра , переоснащение поворотного устройства в любой момент времени за несколько минут.
Генерация вакуума
-
Встроенный аккумуляторный вакуумный насос (сухого хода) , не требующий трудоемкого техобслуживания.
-
Без переключения между работой от аккумулятора и от сети.
-
Встроенное зарядное устройство для зарядки в ночное время.
-
Не требуется замена аккумулятора.
-
Без подводящих кабелей , шлангов.
Органы управления
-
ВКЛ/ВЫКЛ непосредственно на устройстве.
-
ПРИТЯГИВАНИЕ/ОТПУСКАНИЕ через ручной клапан на устройстве опционально через кабельный пульт дистанционного управления или через инфракрасный пульт дистанционного управления.
Тип подвеса
-
Крановая петля на несущей раме.
Максимальная грузоподъемность
-
1000 кг.
Цвет
-
Желтый/частично оцинкованный.
Основные технические параметры
|
Присоски |
| |||
|
- тип |
388 | |||
|
- размер, мм |
~300 | |||
|
- количество, шт. |
10 |
8 |
6 |
4 |
|
Количество удлинителей |
6 |
2 |
0 |
0 |
|
Безопасная рабочая грузоподъёмность устройства, кг * |
1000 |
800 |
600 |
400 |
|
Собственный вес , кг |
~ 135 | |||
|
Размер рамы |
2550х1850 |
2100х1306 |
1306х630 |
1306х630 |
|
Толщина устройства , мм |
~230 | |||
|
Вакуумный насос, куб.м/час |
1,5 | |||
|
Электропитание |
230 В 50/60 Гц 1-фаз. | |||
(*) – грузоподъёмность при гладкой и сухой поверхности, вакуум – 60%
