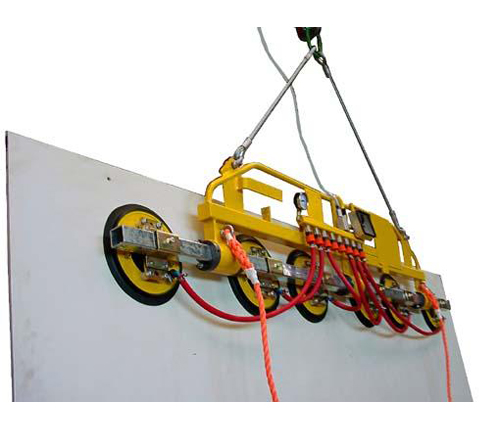

МОДЕЛЬ: Kombi-7005-AL6

Хотите посмотреть примеры
применения данной модели?

Нажмите на кнопку.


Модель Kombi-7005-AL6 может использоваться со следующим оборудованием
(Перейдите в нужный раздел, нажав на соответствующую картинку)
Стеклопакетные линии
Пескоструйные автоматы
Столы раскроя
Моечные машины

Краткое техническое описание

Если вас интересует работа вакуумных захватов в российских условиях, или хотите узнать ближайшую к вам компанию-эксплуатанта данного оборудования, или необходимо подобрать захват под ваши задачи, свяжитесь с нашими специалистами по тел. (495) 728-43-99.

Модель 7005 AL с питанием от системы сжатого воздуха предназначена для перемещения листовых материалов в вертикальном положени.Назначение – погрузка/разгрузка и перемещение тяжёлых крупногабаритных панелей с гладкой газонепроницаемой поверхностью.

Контактная часть вакуумных присосок покрыта эластичной резиной , что позволяет избежать остаточных следов на поверхности груза.

Описание

  • 1-контурная вакуумная система.
  • Закрытый вакуумный контур предотвращает потерю вакуума при сбое подачи сжатого воздуха.
  • Вакуумный ресивер с обратным клапаном.
  • Однорядное расположение присосок.
  • Подвижно относительно траверсы с присосками крепится подвес.
  • Расстояние между присосками регулируется.
  • Каждая присоска отключается при помощи индивидуального вентиля.

Функции

  • Вертикальный подъем и перемещение.
  • Приподнимание из горизонтального положения в вертикальное с упором.
  • Опускание из вертикального положения в горизонтальное с упором.

Генерация вакуума

  • С помощью встроенного всасывающего сопла (Вентури) , для работы требуется сжатый воздух давлением не менее 6 бар.

Органы управления

  • Притягивание/отпускание - с помощью ручного клапана расположенного на раме индикатор уровня вакуума.

Тип подвеса

  • Cтальные тросы.

Максимальная грузоподъемность

  • 600 кг.

Цвет

  • Желтый.

Основные технические параметры

Присоски



- тип

388

- размер, мм

300

- количество, шт.

6

Безопасная рабочая грузоподъёмность устройства, кг *

600

Подключение линии подачи сжатого воздуха, мм

9

Длина несущей балки, мм

~2500

(*) – грузоподъёмность при гладкой и сухой поверхности, вакуум – 60%
