Вакуумный захват для монтажа стеклопакетов
![Поворот вручную Поворот вручную](/files/1223/drehen.gif)
Скачать описание вакуумного подъемника в PDF
>>>
Запросить
цену

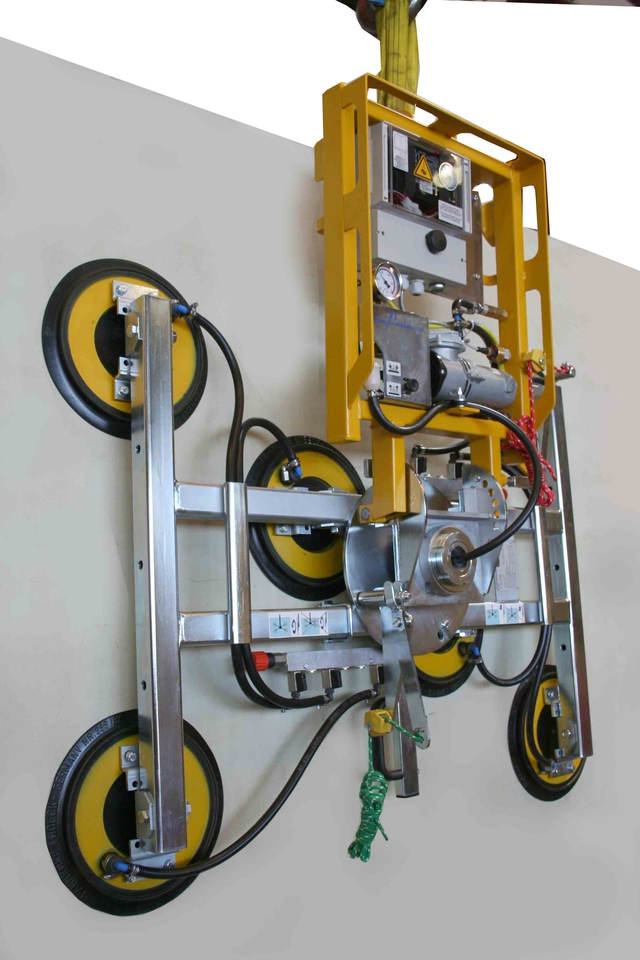

![Вакуумный подъемник Вакуумный подъемник](/files/1223/7011-DS5-2012.jpg)
Описание вакуумного захвата
-
1-контурная вакуумная система.
-
Вакуумный контур имеет ресивер с обратным клапаном, вакуумный
выключатель и контрольный вакуумметр.
-
Закрытый вакуумный контур предотвращает потерю вакуума
при сбое подачи электропитания.
-
Контрольная лампа с акустическим сигналом сообщает о снижении
уровня вакуума.
-
Многорядное расположение присосок.
-
Присоски подвижно закреплены непосредственно на несущей
раме.
-
Изменяемое расстояние между присосами.
-
Каждая присоска отключается при помощи индивидуального
вентиля.
-
Поворотный механизм (-90°/0°/+90°) с поворотной цапфой на
роликовых опорах и фиксатором.
-
Поворотное устройство (-90°/0°/+90°) с фиксацией через каждые
15°.
-
Возможна поставка съемного удлинителя.
Генерация вакуума
-
Встроенный вакуумный насос (сухого хода) , не требующий
трудоемкого техобслуживания.
-
Питание от быстросьемного аккумулятора
-
Внешнее устройство для зарядки и второй аккумулятор в
комплекте
-
Без подводящих кабелей , шлангов.
Органы управления вакуумного захвата
Тип подвеса вакуумного захвата
Максимальная грузоподъемность вакуумного
подъемника
Основные технические параметры вакуумного
подъемника
Присоски
|
|
- тип
|
388
|
- размер, мм
|
300
|
- количество, шт.
|
6
|
8 (2 на удлинителях)
|
Безопасная рабочая грузоподъёмность устройства, кг *
|
600
|
600
|
Вес рамы , кг
|
~87
|
~95
|
Размер рамы , мм
|
~1300 х 1000
|
Вакуумный насос, куб.м/час
|
1,5
|
Электропитание зарядки
|
230 В, 50/60 Гц, 1 фаза
|
(*) – грузоподъёмность при гладкой и сухой поверхности, вакуум
– 60%, фактор безопасности х2
|
