Пескоструйный автомат Magnetomat T3

ПРОДАНО!

Аппарат пескоструйной обработки стекла состоит из следующих основных элементов:

• станины,
• подвижной кабины,
• агрегатного отсека
• системы автоматического управления

Станина объединяет в себе опорную стенку, боковые элементы и поддон с двумя направляющими, по которым перемещается тележка с кабиной и агрегатным отсеком. Лицевая сторона опорной стенки покрыта эластичным материалом. По площади опорной стенки распределены вакуумные присоски (для фиксации заготовок), а по тыльной стороне – магниты (для удержания многоразовых металлических шаблонов).

Кабина служит для изоляции рабочей зоны от окружающей среды и оснащена прозрачной лицевой панелью из закаленного стекла. При необходимости панель легко открывается, обеспечивая доступ ко всем внутренним элементам. Рабочая зона освещается лампой. Привод форсунки осуществляется через зубчатый ремень, а перемещение форсунки идет вдоль вертикальной направляющей.

Агрегатный отсек объединяет в себе бункер для абразива, воздушный фильтр, центробежный сепаратор стеклянной пыли от абразивного материала, компрессор, электропривод с редуктором.

Система автоматического управления смонтирована в металлическом шкафу, жестко закрепленном на подвижной кабине. Машина имеет интуитивно понятный интерфейс управления, а эксплуатация и обслуживание не требуют специальной подготовки персонала.

Конкурентные преимущества аппарата

• Исключена возможность повреждения обратной стороны заготовки, т.к. заготовка неподвижна, жестко зафиксирована и опирается на подпорную стенку с резиновым покрытием.
• Стабильность высокого качества обработки достигается за счет постоянства таких параметров, как расстояние от форсунки до поверхности заготовки, прямой угол между продольной осью форсунки и поверхностью заготовки, а также скорость истечения абразива.
• Визуальный контроль за обрабатываемой поверхностью. Существует система освещения рабочей области.
• Параметры обработки стабильны на протяжении всего цикла обработки заготовки и контролируются автоматической системой управления.
• Гибкая система регулирования режимов обработки.
• Плавность перемещения форсунки за счет ее автоматического уравновешивания.
• Длительный срок эксплуатации сопла, т.к. сопло изготовлено из карбида бора.
• Многократное использование абразива за счет постоянной сепарации стеклянной пыли от абразивного материала. Новый абразив добавляется лишь при необходимости.
• Конструкция кабины предотвращает попадание абразива и стеклянной пыли вне рабочей зоны. Предусмотрена система принудительного удаления пыли из рабочей зоны.
• Возможность использования различных одно- и многоразовых шаблонов, как пленочных (одноразовых), так и металлических (многоразовых) шаблонов.
• Металлические шаблоны плотно прилегают к заготовке за счет притяжения магнитами, расположенными на тыльной стороне опорной стенки.
• Обрабатка нескольких заготовок за один цикл за счет большого размера опорной стенки.
• Свободный доступ ко всем узлам и агрегатам.

Машина обеспечивает достаточную скорость обработки, чистоту и экономичность производства.

Технические характеристики Magnetomat T3

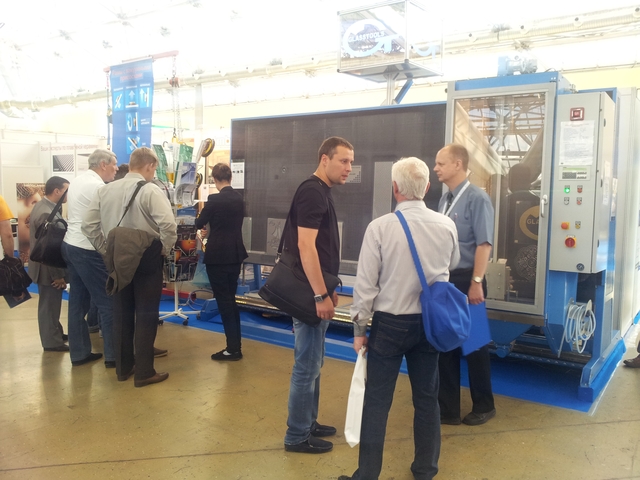

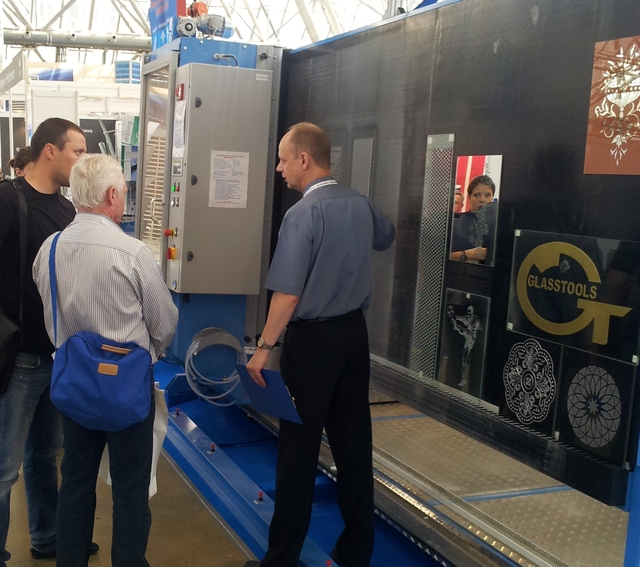

Фото с выставки:
