Линия для производства "оконных" стеклопакетов

Специально для производства стеклопакетов в "оконном" формате (размером до 800 х 1200 мм (1600 мм)) мы предлагаем высокопроизводительную линию с автоматической сборкой в прессе и газозаполнением. Оригинальная удобная конструкция линии (наклон 30 градусов), компактность (всего 12 метров в длину и 1,2 метра в ширину), традиционное немецкое качество, конкурентноспособная цена и возможность обслуживания линии одним оператором делают ее оптимальным выбором в дополнение к большим линиям любых производителей и для крупных оконных фирм, которые стремятся к независимости от поставщиков стеклопакетов.

Линия изготовления стеклопакетов



Максимальный размер стеклопакета 800 х 1200 мм

Минимальный размер стеклопакета 120 х 220 мм

Форма стеклопакетов — произвольная (1 прямой угол)


Состав линии:

моечная машина с сушкой стекла

станция контроля и позиционирования рамки

накопительный конвейер перед прессом

автоматический сборочный пресс с газонаполнением

выходной накопительный конвейер



Краткое описание работы линии:

Оператор загружает стекло на входной конвейер мойки, стекло подается в моечную машину, где проходит 3 секции мойки, затем секцию ополаскивания деминерализованной водой, затем секцию сушки двумя парами воздушных ножей и подается на секцию контроля и позиционирования дистанционной рамки. Оператор проверяет качество стекла и первое стекло уходит в пресс, где фиксируется присосками на панели и отводится назад. После поступления второго стекла на секцию контроля, оператор устанавливает дистанционную рамку по направляющим и второе стекло с рамкой уходит в пресс. В прессе происходит сборка пакета и его обжим. В случае сборки двухкамерного пакета, пресс забирает первую камеру пакета присосками и после поступления в пресс третьего стекла с рамкой процес сборки и прессования повторяется. Для экономии времени при сборке пакета в среде инертного газа, перед прессом имеется накопительный буфер, который позволяет оператору устанавливать рамку на следующие пакеты. После сборки и прессования стеклопакет выходит на накопительный конвейер.


Усредненное время сборки*:

однокамерный стеклопакет без газа = 30 секунд

однокамерный стеклопакет с газом = 1 минута

двухкамерный стеклопакет с газом = 1 минута 30 секунд


* время сборки дано при работе на линии 3-х операторов и среднем времени газозаполнения 30 сек (зависит от необходимой степени газонаполнения)

Пульт управления


Технические характеристики:


Потребляемая мощность = 22 кВт

Вентилятор = 11 кВт

Скорость подачи = 7 м/мин

Нагрев = 9 кВт

Емкости для воды = 3 шт по 70 л, итого 210 л

Допустимая толщина стекла = 2 — 8 мм

Допустимая толщина стеклопакета = 34 мм

Ширина линии = 1200 мм

Длина входного и выходного конвейера = по 1400 мм

Количество зон мойки = 3

Расстояние между валами = 90 мм

Ножи сушки = 2 пары

Диматер валов = 25 мм

Рабочая высота = 900 мм

Подключение воды ?'' (мойка) = 2 бара

Слив воды (мойка) = 1 ?''

Подключение сжатого воздуха (пресс) = ?'' 6 бар

Общая длина линии = ок. 12 м

Количество операторов =  1 — 3 (в зависимости от требуемой производительности)

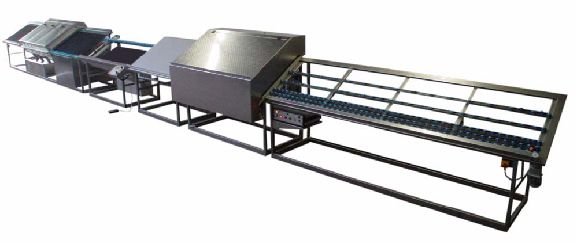

Линия производства стеклопакетов
