Новая модификация пескоструйного автомата

В связи с выходом новой модификации пескоструйного автомата модели Magnetomat T3-S c внутренним приводом на магнитной подушке, старая модель с внешним приводом и возможностью ручной обработки снята с производства с 15.07.08. При необходимости возможность ручной художественной обработки обеспечивается опцией — внешним пистолетом с подключением к системе.

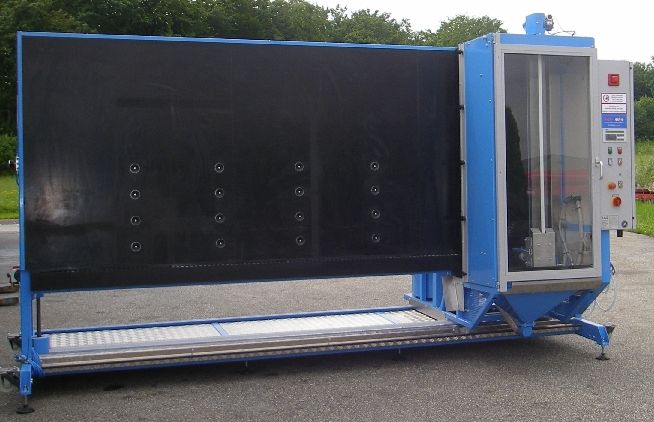

Пескоструйка стекла

Основные отличия от старой модели:


  • внутренний привод на магнитной подушке (как у старших моделей Т4 и Т5) обеспечивает высокую надежность конструкции, не требует периодического обслуживания (как у старой модели), не допускает вибрации на больших и малых скоростях

  • возможность увеличения вертикальной скорости в сочетании с использованием больших диаметров сопел (12 мм) повышает производительность матирования (при использовании более производительного компрессора)

  • возможность более близкого расположения специального удлиненного сопла с диаметром 8 мм (входит в комплект поставки) к заготовке обеспечивает большую производительность при глубокой гравировке

  • опция мультизонной обработки (до 10 программируемых зон за проход) в сочетании с возможностью быстрого перемещения сопла позволяет значительно повысить реальную производительность и при матировании, и при глубокой гравировке

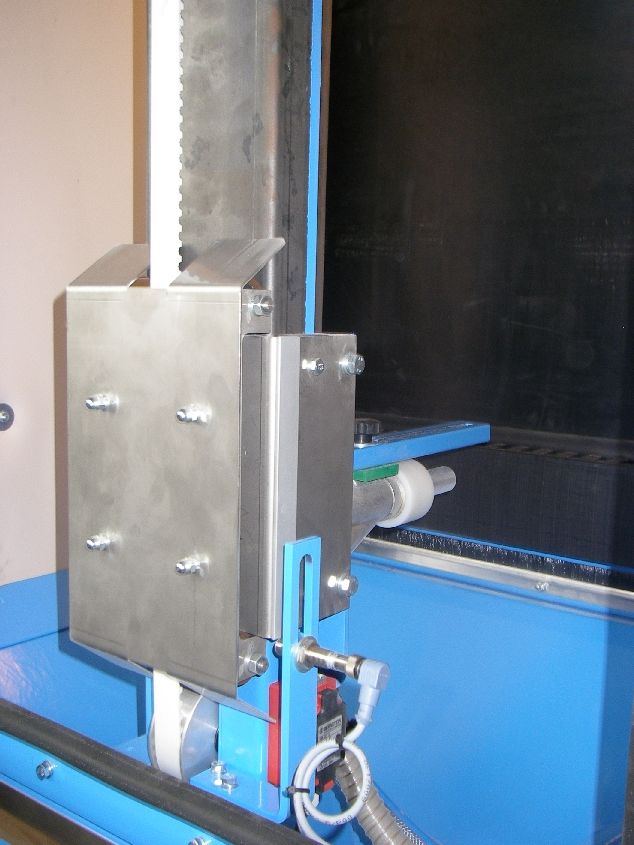

Внутренний привод сопла на магнитной подушке



Примеры расчетов производительности:

Пример № 1 — Сплошное матирование заготовки 1 x 2 м на Magnetomat T3-S Standart

  • вертикальная скорость 7 м/мин

  • шаг 20 мм

  • рабочее давление 3 бара


Для обработки потребуется 100 проходов (2000 мм / 20 мм). Время одного вертикального прохода 8,6 с (для 1 м). 100 х 8,6 = 860 с / 60 с = 14,3 мин

Производительность: ок. 8 кв. м в час


Пример № 2 — Сплошное матирование заготовки 1 x 2 м на Magnetomat T3-S Quick

  • вертикальная скорость 9 м/мин

  • шаг 25 мм

  • рабочее давление 3 бара


Для обработки потребуется 80 проходов (2000 мм / 25 мм). Время одного вертикального прохода 6,7 с (для 1 м). 80 х 6,7 = 536 с / 60 с = 8,9 мин

Производительность: ок. 13 кв. м в час



Пример № 3 — Нанесение рисунка по шаблону без опции мультизонной обработки на Magnetomat T3-S Standart = см. Пример №1 (14,3 мин)


Пример № 4 — Нанесение рисунка по шаблону с опцией мультизонной обработки на Magnetomat T3-S Quick


Размеры элементов рисунка 2 х 300 х 300 мм и 2 х 500 х 500 мм


  • вертикальная скорость 9 м/мин

  • шаг 25 мм

  • рабочее давление 3 бара


Для обработки одного элемента 300 х 300 мм потребуется 12 проходов (300 мм / 25 мм). Время одного вертикального прохода ок. 2,3 с (для 300 мм). 12 х 2,3 = 27,6 с / 60 с = 0,5 мин

Для обработки одного элемента 500 х 500 мм потребуется 20 проходов (500 мм / 25 мм). Время одного вертикального прохода ок. 3,4 с (для 500 мм). 20 х 3,4 = 68 с / 60 с = 1,2 мин


0,5 x 2 = 1 минута

1,2 х 2 = 2,4 минуты

суммарно 3,4 минуты на обработку 4-х элементов + время на переход от поля к полю макс. 3 минуты, итого менее. 7 минут, т.е. в два раза быстрее, чем на Magnetomat T3-S Standart.


Примечание: Размер элементов и их расположение может быть любым. Это могут быть элементы на одном стекле или на разных заготовках разного размера и толщины, установленных на рабочем столе.

Единственное ограничение — макс. 10 зон на площади 1200 х 2800 мм (для данной модели).
