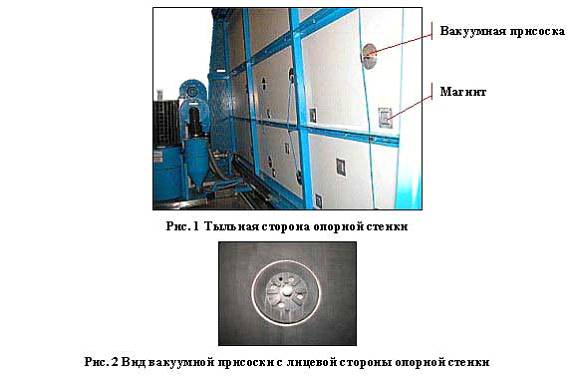

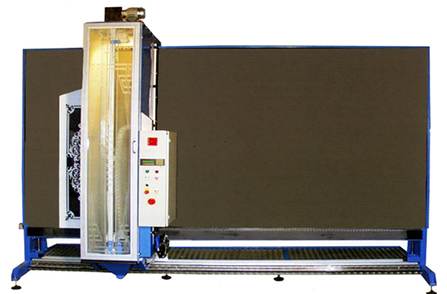

Полностью автоматическая машина рассчитана на обработку средних партий. По сравнению с предыдущей моделью увеличены габариты опорной стенки и скорость обработки, позволяя размещать заготовки большего размера или несколько заготовок среднего размера. Система автоматического управления с цифровым дисплеем позволяет задавать различные режимы обработки (скорость перемещения, начальные и конечные координаты сопла и кабины, давление воздуха и т.д.). Опорная стенка оснащена вакуумными присосками (для фиксации заготовок с пленочными шаблонами) и магнитами (для фиксации заготовок с металлическими шаблонами). Как и в "Т3", открыв фронтальную стеклянную панель кабины, можно получить свободный доступ в рабочую зону. Постоянство таких параметров, как расстояние от сопла до поверхности заготовки, прямой угол между продольной осью сопла и поверхностью заготовки, а также скорость истечения абразива, гарантирует высокую стабильность качества обработки. Бункер с абразивом, центробежный сепаратор абразива от пыли, компрессор и прочие агрегаты расположены с тыльной стороны машины и имеют свободный доступ для обслуживающего персонала. Высокая надежность машины обеспечивается простотой её конструкции и традиционным австрийским качеством, а эксплуатация и обслуживание не требуют специальной подготовки персонала.
Конкурентные преимущества
Заготовка неподвижна, жестко зафиксирована и опирается на подпорную стенку с резиновым покрытием - исключена возможность повреждения обратной стороны заготовки.
Постоянство таких параметров, как расстояние от форсунки до поверхности заготовки, прямой угол между продольной осью форсунки и поверхностью заготовки, а также скорость истечения абразива, гарантирует стабильность высокого качества обработки.
Визуальный контроль за обрабатываемой поверхностью. Система освещения рабочей зоны.
Гибкая система регулирования режимов обработки.
Форсунка изготовлена из карбида бора, что обеспечивает длительный срок её эксплуатации.
Многократное использование абразива (постоянная сепарация стеклянной пыли от абразивного материала). Новый абразив добавляется лишь при необходимости.
Конструкция кабины предотвращает попадание абразива и стеклянной пыли вне рабочей зоны.
Система принудительного удаления пыли из рабочей зоны.
Возможность использования как пленочных (одноразовых), так и металлических (многоразовых) шаблонов.
Свободный доступ ко всем узлам и агрегатам.
Машина обеспечивает достаточную скорость обработки, чистоту и экономичность производства.
Общие технические параметры
Габариты машины
высота, мм
3450
ширина, мм
4100
глубина, мм
2100
ширина кабины, мм
500
Вес, кг
1500
Размеры заготовки
высота (макс.), мм
2250
длина (макс.), мм
не ограничена
гтолщина, мм
3 - 40
Область обработки
высота (макс.), мм
2250
ширина (макс.), мм
3000
Источники питания
электропитание
380 В, 50 Гц, 3 фазы
давление воздуха, бар
5 - 6
расход воздуха, л/мин
1200
Более подробную информацию смотрите на сайте Magnetomat.com
