Полуавтоматический стол резки (X-Y) стекла 3x2 м с цифровой индикацией

Увеличить
Увеличить
артикул PN4901155d
наименование Полуавтоматический стол резки (X-Y) стекла 3x2 м с цифровой индикацией
модель 490p/LFB/1Q1L/1
производитель Pannkoke
страна Германия

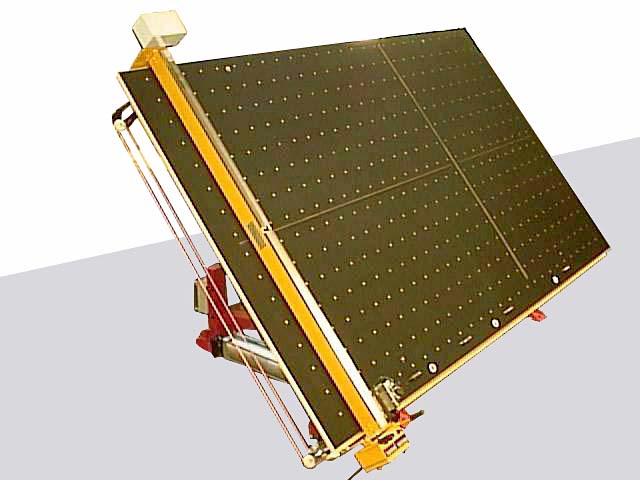

Стол модели 490 / LFB / 1Q1L / 115-5d предназначен для прямолинейного раскроя и разлома стекла размером до 2250 х 3210 мм и толщиной до 10 мм (возможна модификация до 19 мм) в полуавтоматическом режиме. Движение режущей головки по оси Y обеспечивается электродвигателем, по оси Х рабочая головка перемещается вместе с мостом, привод которого осуществляется вручную.

Точный контроль за перемещением по осям обеспечивают 2 цифровых дисплея. Масло на ролик резки подается автоматически. Прижим ролика пневматический. Рабочая поверхность стола поднимается в вертикальное положение для облегчения загрузки стекла. Упоры для установки стекла в вертикальном положении выдвигаются автоматически. Стол оснащен 2-мя пневматическими рейками для разлома стекла (приводятся в действие коленом оператора, позволяя освободить руки для перемещения стекла) и поддувом (для облегчения перемещения стекла по рабочей поверхности), который включается тросом по всему рабочему периметру.

Для повышения производительности (серийное производство однотипных изделий) стол может оснащаться 4-мя дополнительными рабочими головками.

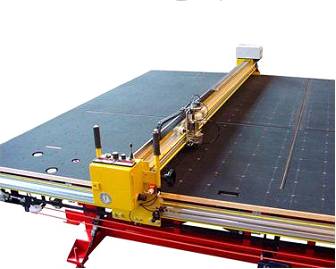

Управление моста резки модели 115-5d (X-Y):

  • тумблер опускания головки резки
  • ручка поворота головки резки
  • ручка потенциометра скорости движения головки резки
  • джойстик управления движением головки резки
  • цифровые дисплеи индикации положения головки резки по обеим осям с возможностью переключения между режимами «абсолютный размер» и  «относительный размер»
  • рукоятки для ручного перемещения моста резки с пневматическим тормозом
  • регулятор давления резки с манометром
  • маховик тонкой настройки положения головки резки

Головка резки:

  • пневматический поворот с тонкой регулировкой угла
  • пневматический прижим с регулировкой давления резки (в зависимости от толщины стекла и угла заточки ролика)
  • автоматическая подача масла с регулировкой количества
  • быстрая смена клипсы с режущим роликом
