Автоматический стол фигурной резки с ручной загрузкой

Увеличить
Увеличить
артикул PN429PRINCEF
наименование Автоматический стол фигурной резки с ручной загрузкой
модель 429 F
производитель Pannkoke
страна Германия

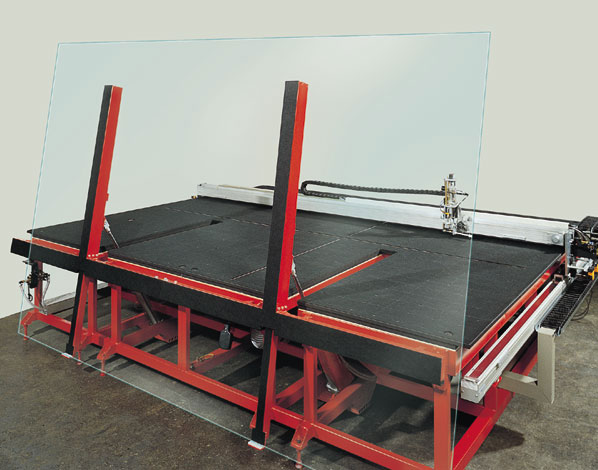

Стекло устанавливается оператором вручную на раму-опрокидыватель с пневмоприводом. Оптимальное решение при частой смене номиналов (сортов). Требует применения дополнительного оборудования с вакуумными присосками для перемещения стекла.

Уникальная компоновка с расположением моста резки по длинной стороне дает следующие преимущества:

  1. Загрузка стекла с противоположной  - длинной стороны -  манипуляторами или рамой-опрокидывателем позволяет избежать подъема всего стола с мостом, что значительно облегчает конструкцию, с одной стороны, и, что более важно, не приводит к микродеформациям и перекосам моста и не влияет отрицательно на точность реза.
  2. Повышается производительность стола за счет того, что мост (всегда более инертный по сравнению с головкой резки) имеет более короткий ход.
  3. При переходе к работе со стеклом формата джамбо нет необходимости приобретать новый стол полностью. Pannkoke поставляет новый стол необходимого формата с линейными приводами моста резки, а мост резки и вся система управления остаются.

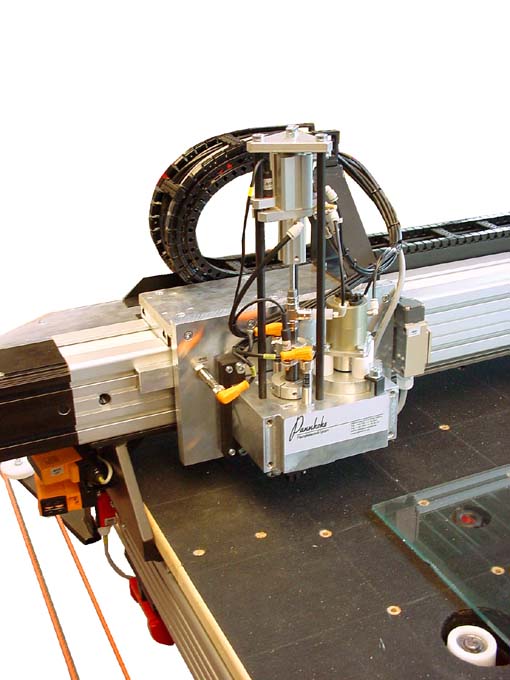

Линейные синхронные привода по обеим сторонам моста и линейный привод головки резки приводят к пониженному  износу направляющих, в том числе за счет снижения веса головки резки и, соответственно, моста. Те же факторы положительно влияют на ускорение и снижение уровня шума.

Программное обеспечение:

В комплект поставки входит русифицированная программа оптимизации резки фирмы Albat+Wirsam (Германия) XCUT Evolution (однопользовательская лицензия). Данное программное обеспечение позволяет оптимизировать раскрой на отдельном ПК (в офисе), включает в себя каталог стандартных форм, редактор плана раскроя, печать этикеток, печать плана раскроя для контроля. Перенос данных на управляющий компьютер осуществляется на дискете. Программа позволяет  последующий "upgrate" до XOPT2000 (расширенная версия программы оптимизации) с дальнейшей интеграцией в систему обработки заказов и систему управления предприятием фирмы Albat+Wirsam (http://www.a-w.de).

Обучение и поддержка работы с ПО на территории России осуществляется сертифицированными русскоязычными специалистами компании  Albat+Wirsam.

Подробная информация на русском языке http://www.evolution-line.de/russisch/index.html

Для увеличения производительности мы рекомендуем использовать отдельный стол разлома стекла модели 427 LFB 1Q+1L с воздушной подушкой и двумя рейками разлома с пневмоприводом.

Технические характеристики



Размер стекла 3210 х 2250 мм
Толщина стекла 2 - 19 мм
Скорость реза  по «Х» 90 м / мин
Скорость реза по «Y» 120 м / мин
Ускорение 7 м / c2
Точность реза ± 0,3 мм
Время раскроя листа 80 - 90 с
Напряжение 380 В / 50 Гц
Потр. мощность / ток 7 кВт / 25 А
Сжатый воздух 6 бар
Транспорт. габариты, м 4,5 х 2,2 х 2,2
Масса 1000 кг
