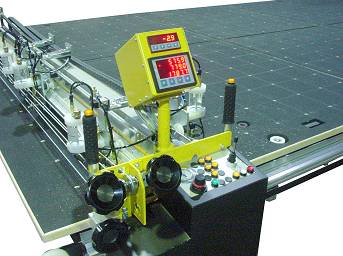

Полуавтоматический стол резки (X-Y-Z) стекла 3х2 м с цифровой индикацией

Увеличить
Увеличить
артикул PN4901156d
наименование Полуавтомат. стол резки (X-Y-Z) стекла 3х2 м с цифровой индикацией
модель 490p/LFB/1Q1L/1
производитель Pannkoke
страна Германия



Стол модели 490 / LFB / 1Q1L / 115-6d предназначен для оптимизированного прямолинейного раскроя и разлома стекла размером до 2250 х 3210 мм и толщиной 3 - 15 (19) мм в полуавтоматическом режиме. Движение режущей головки по оси Y обеспечивается электродвигателем (2 скорости), по оси Х рабочие головки (4 шт) перемещаются вместе с мостом, привод которого осуществляется вручную. Выставление головок осуществляется вручную по цифровой индикации. Положение каждой головки резки отображается на цифровом дисплее. Продольные головки резки оснащены сенсорами для остановки поперечной головки.

Данная модель позволяет использовать оптимизированный план резки, так как обеспечивает Z-рез. Это означает, что головки продольной резки (X) выполняют роль ограничителей при выполнении резов поперечной головкой между X-резами. Такие «короткие» Y-резы называются Z-резы.

Таким образом, Вы можете использовать любую программу оптимизации, которая позволяет выводить на принтер план раскроя (например - XCUT Evolution, Albat+Wirsam).

Программу XCUT Evolution Вы можете приобрести у компании Glasstools со специальной скидкой (при покупке любого стола фирмы Pannkoke). При приобретении стола автоматической резки фирмы Pannkoke стоимость однопользовательской лицензии входит в стоимость стола резки.

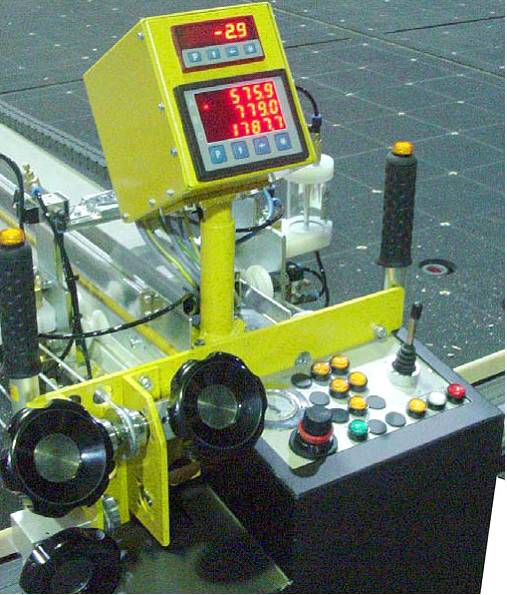

Управление моста резки модели 115-6d (X-Y-Z):

  • 4 режущих головки
  • ручка поворота головки резки
  • ручка потенциометра скорости движения головки резки
  • джойстик управления движением головки резки
  • цифровые дисплеи индикации положения каждой головки резки по обеим осям с возможностью переключения между режимами «абсолютный размер» и  «относительный размер»
  • рукоятки для ручного перемещения моста резки с пневматическим тормозом
  • регулятор давления резки с манометром
  • маховики настройки положения головок продольной резки

Головка резки:

  • пневматический поворот с тонкой регулировкой угла
  • пневматический прижим с регулировкой давления резки (в зависимости от толщины стекла и угла заточки ролика)
  • автоматическая подача масла с регулировкой количества
  • быстрая смена клипсы с режущим роликом
