Профессиональные вакуумные захваты для создания ЭФФЕКТИВНОГО ПРОИЗВОДСТВА

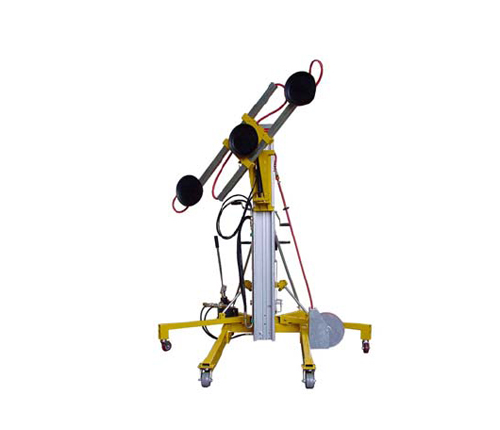

МОДЕЛЬ: Giraffe

Хотите посмотреть примеры
применения данной модели?

Нажмите на кнопку.


Модель Giraffe может использоваться со следующим оборудованием
(Перейдите в нужный раздел, нажав на соответствующую картинку)
Пескоструйные автоматы
Столы раскроя
Моечные машины
Стеклопакетные линии

Краткое техническое описание

Если вас интересует работа вакуумных захватов в российских условиях, или хотите узнать ближайшую к вам компанию-эксплуатанта данного оборудования, или необходимо подобрать захват под ваши задачи, свяжитесь с нашими специалистами по тел. (495) 728-43-99.

Манипулятор предназначен для монтажа стеклопакетов внутри помещений.Подъем стрелы осуществляется вручную или с помошью электоромотора  ( от внешней электросети 230 В) . Генерация вакуума для присосок осуществляется с помощю атомного модуля , состоящего из аккумулятора , вакуумного насоса , управляющего блока и ресивера . Данный модуль позволяет работать автономно (при подъеме  стрелы вручную ) . В случае разряда аккумулятора , вакуумный насос можно запитать от электросети 230 В. Устройство быстро трансформируется в транспортировочное положение . В случае необходимости , манипулятор можно использовать и без рамы с присосками , которую легко демонтировать .

Контактная часть вакуумных присосок покрыта эластичной резиной , что позволяет избежать остаточных следов на поверхности груза.

Генерация вакуума

  • Встроенный вакуумный насос , работающий от аккумулятора.

Средства безопасности

  • Замкнутый вакуумный контур предотвращает потерю вакуума в случае кратковременного сбоя в работе вакуумного насоса.
  • Ресивер с обратным клапаном.
  • Вакуумный манометр.
  • Световая и звуковая системы сигнализации критического уровня вакуума.

Манипуляции с грузом

  • Перемещение в вертикальном положении.
  • Вращение +/- 100 градусов.
  • Наклон +/-  60 градусов.

Основные технические параметры

Присоски



- тип

388

- размер , мм.

300

- количество , шт.

3

Безопасная рабочая грузоподъёмность устройства, кг *

200

Внешнее расстояние между присосками



- минимум , мм.

1000

- максимум , мм.

2300

Рабочая высота ( по центру рамы )



- минимум , мм.

2200

- максимум , мм.

6500

Необходимое рабочее пространство



- ширина , мм.

2000

- глубина , мм.

2200

Высота ( при вытянутой стреле ), мм.

2040

Транспортировочные габариты



- ширина , мм.

1000

- высота , мм.

2200

Собственный вес манипулятора , кг.

260

Вес рамы с присосками , кг.

70

Вес подъемника , кг.

190

(*) – грузоподъёмность при гладкой и сухой поверхности, вакуум – 60%
