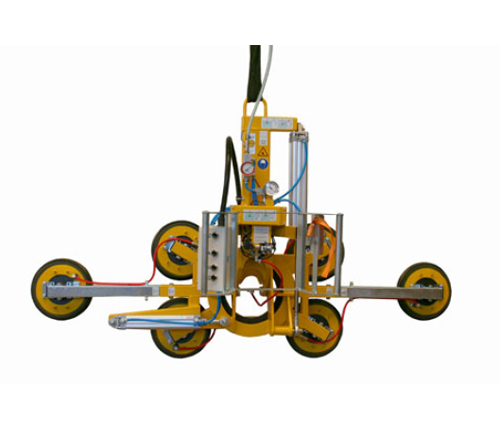

МОДЕЛЬ: Kombi-7025-MDS4

Модель Kombi-7025-MDS4 может использоваться со следующим оборудованием (Перейдите в нужный раздел, нажав на соответствующую картинку)
Пескоструйные автоматы	Моечные машины	Столы раскроя	Стеклопакетные линии

Краткое техническое описание

Устройство предназначено для работе в цехе. Назначение – погрузка/разгрузка и перемещение тяжёлых крупногабаритных панелей с гладкой газонепроницаемой поверхностью. Может использоваться совместно с тельферами и кранами.

Контактная часть вакуумных присосок покрыта эластичной резиной , что позволяет избежать остаточных следов на поверхности груза.

Описание

• 1-контурная вакуумная система.
• Замкнутая вакуумная система предотвращает потерю вакуума при сбое подачи сжатого воздуха.
• Запасной вакуумный ресивер с обратным клапаном.
• Контроль отключения питания.
• Контрольный вакуумметр на устройстве.
• Многорядное расположение присосок.
• Возможность расширения за счет макс. 6 удлинителей.
• Бесступенчатый наклон на 90 градусов с помощью пневматического цилиндра.
• Бесступенчатый поворот на 90 градусов с помощью пневматического цилиндра.
• 2 ступени скорости поворота.
• Сокращение времени отпускания груза путем подачи сжатого воздуха в систему.
• Регулируемая по длине направляющая дужка.
• Держатель для выключателя крана.

Генерация вакуума

• С помощью встроенного всасывающего сопла (Вентури), для работы требуется сжатый воздух давлением не менее 6 бар.

Органы управления

• ВКЛ/ВЫКЛ сжатого воздуха непосредственно на устройстве.
• ПРИТЯГИВАНИЕ с помощью кнопочного клапана.
• ОТПУСКАНИЕ через два кнопочных клапана.
• Наклон ГОРИЗОНТАЛЬНЫЙ/ВЕРТИКАЛЬНЫЙ через кнопочный клапан с каждой стороны.

Тип подвеса

• Крановая проушина на несущей раме.

Максимальная грузоподъемность

• 500 кг.

Цвет

• Желтый/частично оцинкованный.
