МОДЕЛЬ: Kombi-7025-MDSt

Хотите посмотреть примеры
применения данной модели?

Нажмите на кнопку.


Модель Kombi-7025-MDSt может использоваться со следующим оборудованием
(Перейдите в нужный раздел, нажав на соответствующую картинку)
Пескоструйные автомат
Столы раскроя
Моечные машины
Стеклопакетные линии

Краткое техническое описание

Если вас интересует работа вакуумных захватов в российских условиях, или хотите узнать ближайшую к вам компанию-эксплуатанта данного оборудования, или необходимо подобрать захват под ваши задачи, свяжитесь с нашими специалистами по тел. (495) 728-43-99.

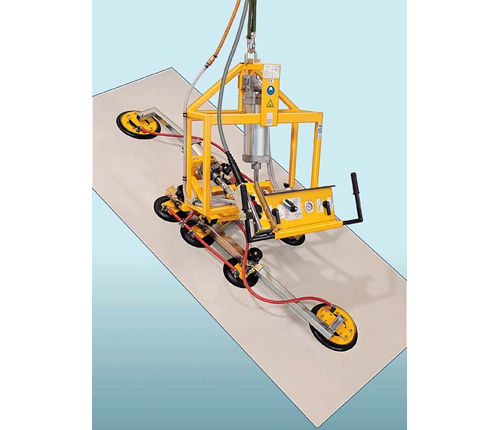

Модель 7025-MDSt -универсальный манипулятор,предназначенный для работы на вертикальных станках (например,обработки кромки и фацета) , для загрузки горизонтальных станков(например , обрабатывающих центров или столов резки , которые не обладают функцией подъема) или для разгрузки стеклопакетов с линии.

Контактная часть вакуумных присосок покрыта эластичной резиной , что позволяет избежать остаточных следов на поверхности груза.

Описание

  • 1-контурная вакуумная система.
  • Замкнутая вакуумная система предотвращает потерю вакуума при сбое.
  • Запасной вакуумный ресивер с обратным клапаном.
  • Контроль сбоя питания.
  • Контрольный вакуумметр на устройстве.
  • Многорядное расположения присосок.
  • Бесступенчатый поворот на 90 градусов с помощью пневматического цилиндра.

Генерация вакуума

  • С помощью встроенного всасывающего сопла (Вентури) ,  для работы требуется сжатый воздух давлением не менее 6 бар.

Органы управления

  • ВКЛ/ВЫКЛ сжатого воздуха непосредственно на устройстве.
  • ПРИТЯГИВАНИЕ с помощью кнопочного клапана.
  • ОТПУСКАНИЕ через два кнопочных клапана.
  • Вращение ВПРАВО/ВЛЕВО через один кнопочный клапан на каждой стороне.

Тип подвеса

  • Крановая проушина на несущей раме.

Максимальная грузоподъемность

  • 350 кг.

Цвет

  • Желтый/частично оцинкованный.

Основные технические параметры

Присоски



- количество, шт.

4

6

- размер, мм

~300

~200

Безопасная рабочая грузоподъёмность устройства, кг *

350

240

Размер рамы с удлинителями, мм

720х720

1100х720

(*) – грузоподъёмность при гладкой и сухой поверхности, вакуум – 60%
